Рампа мобильная укороченная серии RM

Мобильная рампа серии RM имеет укороченную длину, что позволяет использовать ее в ограниченном пространстве для односторонней загрузки транспортных средств. Устойчивость оборудования обеспечивается двумя опорными ногами, а для компенсации расстояния между рампой и кузовом грузового автомобиля используется поворотная двухсегментная аппарель. Гарантией безопасного движения по проезжей части рампы является материал поверхности, обеспечивающий надежное сцепление с колесами погрузчика, и стальное ограждение, предотвращающее выезд погрузчика с рампы.

Длина конструкции, м: 9,88.
Ширина конструкции, м: 2,2.
Ширина проезжей части рампы мобильной, м: 1,9.

Внешний вид мобильной рампы

Преимущества

Легкий доступ в кузов автомобиля
Обеспечивает легкий доступ автопогрузчика с поверхности земли в кузов автомобиля.
Компактные размеры
Возможно использование при недостатке свободного пространства.
Простота эксплуатации и хранения
Позволяет проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы.
Различные варианты управления
Исполнение с различными типами приводов дает возможность использования рампы без подвода электропитания.

Технические решения и особенности мобильной рампы ДорХан

Конструкция мобильной рампы

1. Настил проезжей части;
2. Аппарель нижняя поворотная;
3. Аппарель верхняя поворотная;
4. Опора, регулируемая по высоте;
5. Колесо.

Технические характеристики мобильной рампы DoorHan

Параметр	Значение	Примечание
Диапазон рабочих температур, °С	-30...+50
Длина, мм	9 880
Допустимая нагрузка, кг (кН)	7 000 (70) / 10 000 (10)
Класс защиты IP	IP54
Класс очистки поверхности перед окраской	Sa2
Максимальная точечная нагрузка, Н/мм²	1,3	на заказ — 6,5
Мощность, Вт	1 500	мощность электропривода гидравлического насоса для рамп мобильных с электрогидравлическим приводом
Напряжение питания, В	380	для рамп мобильных с электрогидравлическим приводом

Условия эксплуатации мобильной рампы DoorHan

1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается.

Документация

Паспорта и сертификаты

Сертификат соответствия (перегрузочное оборудование);
Сертификат соответствия (блоки управления перегрузочных систем);
Паспорт на укороченную мобильную рампу.

Инструкции

Рампа мобильная укороченная;
Блок управления мобильной рампой MRCU.

Цвета

RAL 9005 (черный, стандартный цвет)

RAL 5005 (синий, стандартный цвет)

Нестандартный цвет по карте RAL (наценка)
Базовая комплектация

Рампа мобильная.

Стандартные конструктивные решения

Рампа мобильная с трехсторонней загрузкой.

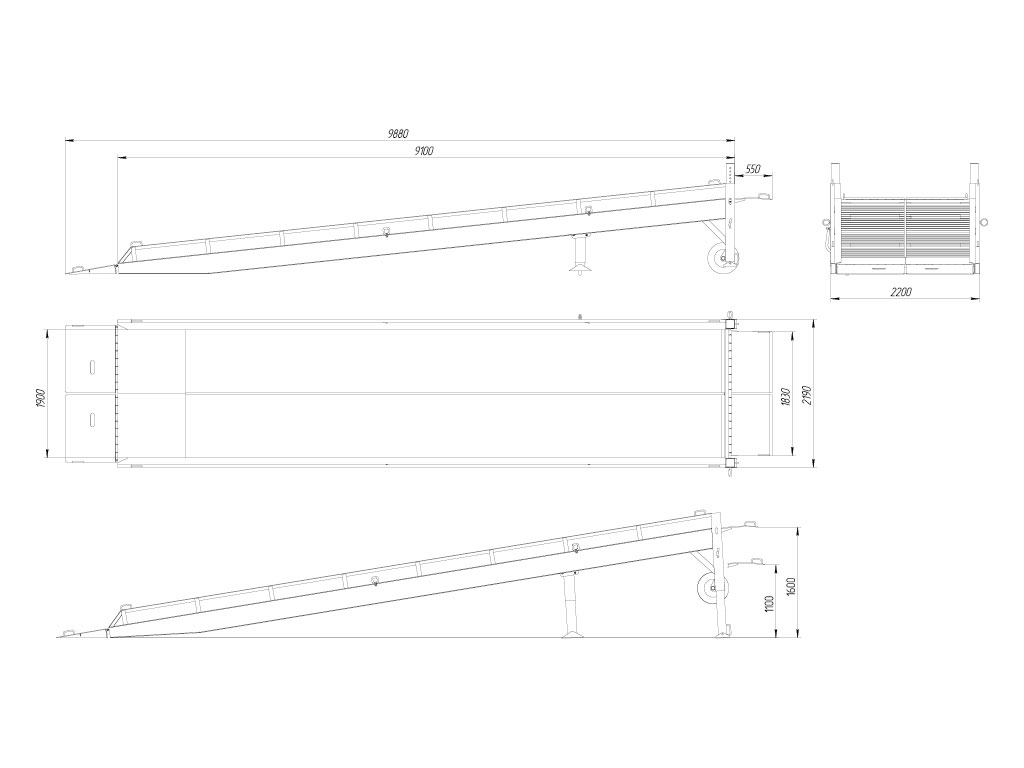

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Длина	9 880
B, мм Ширина	2 200
b1, мм Рабочий диапазон, вверх	1 600
b2, мм Рабочий диапазон, вниз	1 100
